大功率貼片電阻

大功率貼片電阻

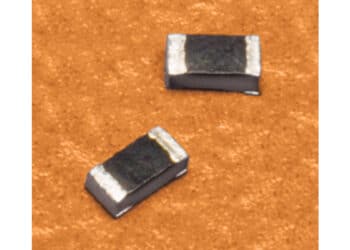

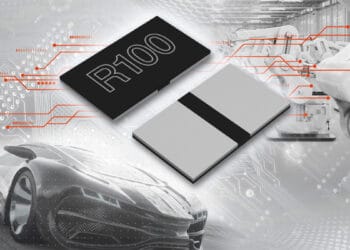

對于要求設計旨在承受并終消耗大量功率的技術,可靠的大功率貼片電阻(high power thick film chip fixed resistor)是必不可少的組件。2512封裝電阻從1W提高到2W。滿足對電阻功率有較高要求的電路環境。貼片功率電阻又稱為大功率貼片電阻是金屬玻璃鈾電阻器中的一種,將金屬粉和玻璃鈾粉混合,采用絲網印刷法印在基板上制成 的厚膜貼片式電阻器。

南山可以根據客戶要求提供高功率電阻器,從而使電阻技術能夠消耗更大的功率。這些大功率電阻器的精確工程技術使技術得以在緊湊的空間內應用。用于制造高功率電阻器的材料具有很高的熱導率,從而可以實現有效的冷卻過程。使用高功率電阻器的許多技術設計將電阻器與散熱器耦合在一起,從而能夠耗散更多的功率。 大功率電阻器已在我們生活中已經很自然的許多技術領域中每天使用。例如,高功率電阻技術用于消散汽車在發動機制動時使用的功率。相同的概念可用于任何以電動,發動機為動力的車輛上運行的車輛,包括火車和電車。

規格書下載地址

大功率貼片電阻規格書大功率貼片電阻((PDF/中英文)

技術參數

封裝尺寸:目前常規貼片功率電阻封裝尺寸有六種:0603、0805和1206、1210、2010、2512封裝。封裝與尺寸的對應關系請參看功率貼片電阻規格書。
電阻額定功率:1/8W~2W。功率貼片電阻的額定功率相較通用性貼片電阻有較大提高。0603封裝功率電阻的功率從1/10W提高到1/8W,2512封裝電阻從1W提高到2W。滿足對電阻功率有較高要求的電路環境。
電阻*小包裝數量:2010和2512這兩個封裝為 4k/盤,其余較小封裝尺寸的貼片功率電阻均為5k/盤
電阻阻值范圍:目前風華功率貼片電阻的阻值可選范圍因封裝尺寸的不同略有差異。0603的阻值范圍是0.022R~22MR之間。0805、1206、1210、2010這四個封裝的功率電阻阻值范圍在0.01R~22MR之間。2512封裝阻值為0.0047R~1R。(R是Ω單位的簡寫;E-24,E96阻值均有。)
電阻精度:F=1%;G=±2%;H±3%;J=±5%;
ROSH:符合歐盟Rosh標準
