貼片式合金電阻(METAL STRIP CHIP RESISTOR):因其mΩ級阻值范圍以及在采樣電路的的電流檢測中廣泛應用(例如電源電路,發動機電路等),又被稱為超低阻值貼片電阻或采樣電阻(Sampling resistor,Current sensing resistor),也有直白稱呼為mΩ毫歐電阻,南京南山提供光頡毫歐電阻。所用合金的主要材料為銅,再加上其他的材料就成了康銅,錳銅等。其他輔助材料眾多,但主要性能由合金材料本身決定,其制造工藝掌握在少數廠商手上,國內只有風華高科等少數工廠可以加工生產。
規格書下載地址
合金電阻規格書((PDF/中英文)
應用領域
風華高科為電子電路設計工程師提供一種經濟型低阻值電阻,高質量性能,金屬片電流檢測貼片電阻器——MG貼片合金電阻系列,適合應用在包括汽車領域在內的要求高功率處理(高達3W)及低電阻值0.5mΩ,低溫漂至50ppm環境中。風華高科MG系列符合RoHS和無鉛標準,是一種高品質的電阻器。具有超級產品安全性,溫度的穩定性(溫度系數)以及導熱性能都要比普通的陶瓷電阻更勝一籌的電阻。作為的被動元器件生產制造企業,風華高科的MG片式采樣電阻系列提供全方位,性能優秀的電流感應燈檢測、鏡子、車窗、方向盤、和座位控制等汽車電子產品以及發動機電路、電源電路等。
特點
1:合金電阻*大特點具有超低阻值,目前風華高科批量生產品的型號中,*小阻值達到0.5mΩ(2512封裝),*大標稱阻值為100mΩ(2010和2512兩種封裝),另外1206封裝*大阻值為50mΩ。
2:具有更大的功率。相對于其他類型的精密電阻,2512封裝額定功率可以達到3W,這個是其他類型很難實現的。
3:使用溫度高相較厚膜、薄膜電阻以及晶圓電阻等精密電阻的較高使用溫度155攝氏度,合金電阻器的穩定使用溫度范圍可達170℃??捎糜跍厣^高的電路環境。
4:較高的誤差精度。在如此低的阻值范圍內,風華高科批量生產的采樣電阻型號在1%~5%之間,共有四個可選精度。
5、低溫漂:風華批量生產的型號中,1206和1210兩個封裝溫度系數均為50ppm,只在2512封裝的小部分阻值范圍內出現100和150ppm溫度漂移系數。
6、
因為整體采用金屬材料、機械強度高,熱導率也非常高,對于空間狹小,散熱不好的工作環境,可以使熱量通過風華MG超低阻值貼片合金電阻分擔散熱,從而防止局部熱集中,這有助于溫度系數和熱電動勢錯誤,過早衰老和可能的PC板過熱。另一方面由于采用了合金材料,使得它各方面的性能遠高于其他電阻,特別是在電源以及其他相關產品的應用中,應對瞬間的沖擊電流,短路電流或脈沖電流產生時具有非常優越的高頻性能。
7、*小包裝數量:提供每卷2Kpc標準的卷盤包裝,方便使用于自動裝配工藝。

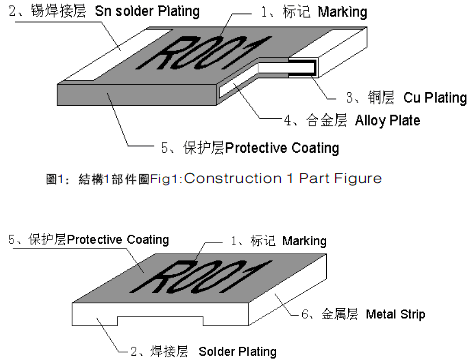

封裝代號與外形尺寸
1、表面絲印標記(marking)
2、錫焊接層(Sn)
3、銅層(Cu)
4、合金層(Alloy)
5、保護層
構造:為符合高功率電氣特性,采用高純度、高導熱、低溫漂及耐高溫的特殊合金,一體成型無切割的結構,以符合客戶的需求,高導熱材質可大幅降低電路板上的散熱面積,可達到幾乎無電感值。
需要注意的是,相同封裝代號的合金電阻其外部尺寸有可能略有差異,和阻值、功率兩個要素有關,實際外形尺寸查看規格書中的型號與尺寸對照表后。
阻值表示方法
毫歐電阻標稱阻值依然采用三位數或四位數表示法,略有不同的是當阻值以Ω為單位時,R表示小數點的位置。以mΩ為單位是M表示小數點。例如
R003=0.003Ω=3mΩ
R22=0.22Ω=220mΩ
R10=0.10Ω=100mΩ
R047=0.047Ω=47mΩ
M50=0.50mΩ
2M50=2.50mΩ
